Encaixes retos de latão com rosca BSPP G
EPOC-G, EPC-G e EPCF-G são conexões pneumáticas retas de metal com rosca G, usinadas integralmente em latão niquelado-sem fita de PTFE extra. Compatível com portas de rosca G-de cilindros de padrão europeu, ilhas de válvulas e unidades de tratamento de ar. O canal interno coaxial reto de grande-furo oferece resistência ao fluxo de ar ultra-baixa.
- Introdução de Produto
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. é um dos principais fabricantes e fornecedores de acessórios de latão com rosca bspp g na China. Por favor, tenha certeza de que o atacado durável bspp g rosca de latão reto em acessórios de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo. Além disso, amostra grátis está disponível.
Três estruturas cobrem todos os cenários de conexão linear:
Conector EPOC-G redondo com rosca G: rosca macho redonda e lisa sem faces hexagonais, para instalação oculta em rebaixos estreitos;
Conector EPC-G sextavado macho de rosca G: rosca macho com chave hexagonal, montagem regular exposta, apertado nas portas G fêmea com chave inglesa;

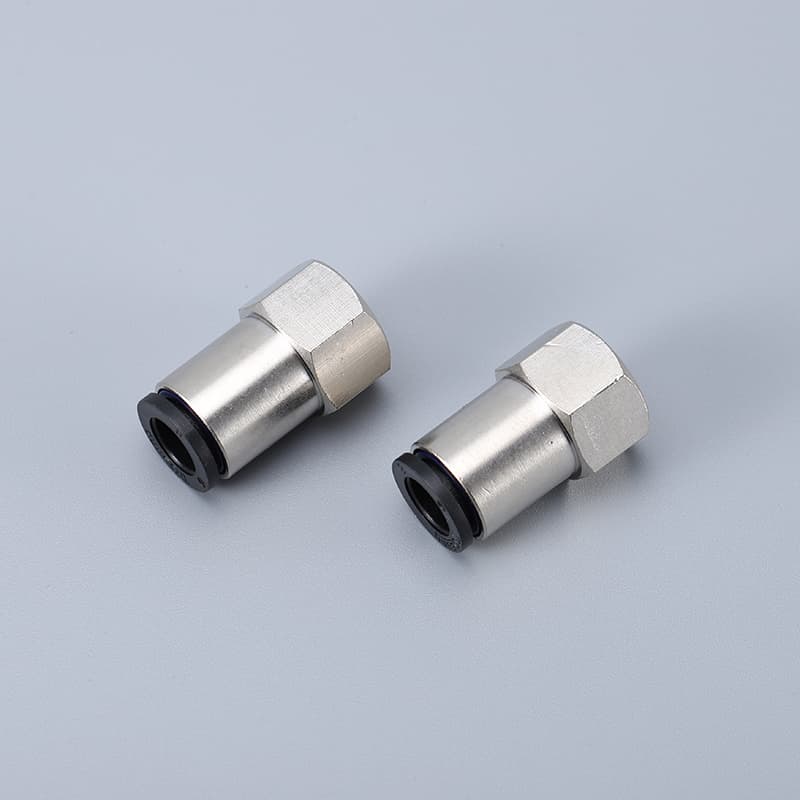

Conector EPCF-G Hex Fêmea G Thread: rosca fêmea hexagonal, recebe todos os componentes de ar de rosca G-macho, manômetros e reguladores para extensão linear.
A linha completa se adapta a tubos pneumáticos de PU de 4 a 16 mm, adequados para ar comprimido industrial de 0 a 150 PSI. O design push{5}}permite montagem e desmontagem em-um segundo, anti-corrosão para fiação em massa de equipamentos pneumáticos de automação.
Parâmetro de desempenho
|
Material |
Compatibilidade de tubos |
O-ANEL |
Fluido |
Pressão de Trabalho |
Pressão Negativa |
Temperatura |
|
Nylon |
Encaixar mangueira PU |
NBR |
Ar |
0-1,0MPa |
-29,5 pol.Hg/-750 mmHg (10 Torr) |
32 ~ 140 graus F/0 ~ 60 graus |
Dimensões do produto:
(Tamanhos personalizados estão disponíveis mediante solicitação. Entre em contato conosco para obter especificações não listadas aqui.)
|
EPOC-G O bronze reto masculino da linha redonda de BSPP G empurra no conector |
EPC-G Encantar o impulso de bronze reto masculino da linha de BSPP G no encaixe |
EPCF-G Encantar o bronze reto fêmea da linha de BSPP G empurra no conector |
||||||
|
|
|
|
||||||
|
Tipo |
Modelo |
Tipo |
Modelo |
Tipo |
Modelo |
|||
|
Tubo (mm) |
Masculino (G) |
Tubo (mm) |
Masculino (G) |
Tubo (mm) |
Feminino (G) |
|||
|
EPOC04-M5 |
04 |
M5 |
EPC04-M5 |
04 |
M5 |
EPCF04-M5 |
04 |
M5 |
|
EPOC04-M6 |
04 |
M6 |
EPC04-M6 |
04 |
M6 |
EPCF04-M6 |
04 |
M6 |
|
EPOC04-G01 |
04 |
1/8 |
EPC04-G01 |
04 |
1/8 |
EPCF04-G01 |
04 |
1/8 |
|
EPOC04-G02 |
04 |
1/4 |
EPC04-G02 |
04 |
1/4 |
EPCF04-G02 |
04 |
1/4 |
|
EPOC06-M5 |
06 |
M5 |
EPC06-M5 |
06 |
M5 |
EPCF06-M5 |
06 |
M5 |
|
EPOC06-M6 |
06 |
M6 |
EPC06-M6 |
06 |
M6 |
EPCF06-M6 |
06 |
M6 |
|
EPOC06-G01 |
06 |
1/8 |
EPC06-G01 |
06 |
1/8 |
EPCF06-G01 |
06 |
1/8 |
|
EPOC06-G02 |
06 |
1/4 |
EPC06-G02 |
06 |
1/4 |
EPCF06-G02 |
06 |
1/4 |
|
EPOC06-G03 |
06 |
3/8 |
EPC06-G03 |
06 |
3/8 |
EPCF06-G03 |
06 |
3/8 |
|
EPOC06-G04 |
06 |
1/2 |
EPC06-G04 |
06 |
1/2 |
EPCF06-G04 |
06 |
1/2 |
|
EPOC08-G01 |
08 |
1/8 |
EPC08-G01 |
08 |
1/8 |
EPCF08-G01 |
08 |
1/8 |
|
EPOC08-G02 |
08 |
1/4 |
EPC08-G02 |
08 |
1/4 |
EPCF08-G02 |
08 |
1/4 |
|
EPOC08-G03 |
08 |
3/8 |
EPC08-G03 |
08 |
3/8 |
EPCF08-G03 |
08 |
3/8 |
|
EPOC08-G04 |
08 |
1/2 |
EPC08-G04 |
08 |
1/2 |
EPCF08-G04 |
08 |
1/2 |
|
EPOC10-G01 |
10 |
1/8 |
EPC10-G01 |
10 |
1/8 |
EPCF10-G01 |
10 |
1/8 |
|
EPOC10-G02 |
10 |
1/4 |
EPC10-G02 |
10 |
1/4 |
EPCF10-G02 |
10 |
1/4 |
|
EPOC10-G03 |
10 |
3/8 |
EPC10-G03 |
10 |
3/8 |
EPCF10-G03 |
10 |
3/8 |
|
EPOC10-G04 |
10 |
1/2 |
EPC10-G04 |
10 |
1/2 |
EPCF10-G04 |
10 |
1/2 |
|
EPOC12-G01 |
12 |
1/8 |
EPC12-G01 |
12 |
1/8 |
EPCF12-G01 |
12 |
1/8 |
|
EPOC12-G02 |
12 |
1/4 |
EPC12-G02 |
12 |
1/4 |
EPCF12-G02 |
12 |
1/4 |
|
EPOC12-G03 |
12 |
3/8 |
EPC12-G03 |
12 |
3/8 |
EPCF12-G03 |
12 |
3/8 |
|
EPOC12-G04 |
12 |
1/2 |
EPC12-G04 |
12 |
1/2 |
EPCF12-G04 |
12 |
1/2 |
|
EPOC14-G01 |
14 |
1/8 |
EPC14-G01 |
14 |
1/8 |
EPCF14-G03 |
14 |
3/8 |
|
EPOC14-G02 |
14 |
1/4 |
EPC14-G02 |
14 |
1/4 |
EPCF14-G04 |
14 |
1/2 |
|
EPOC14-G03 |
14 |
3/8 |
EPC14-G03 |
14 |
3/8 |
EPCF16-G03 |
16 |
3/8 |
|
EPOC14-G04 |
14 |
1/2 |
EPC14-G04 |
14 |
1/2 |
EPCF16-G04 |
16 |
1/2 |
|
EPOC16-G01 |
16 |
1/8 |
EPC16-G01 |
16 |
1/8 |
|||
|
EPOC16-G02 |
16 |
1/4 |
EPC16-G02 |
16 |
1/4 |
|||
|
EPOC16-G03 |
16 |
3/8 |
EPC16-G03 |
16 |
3/8 |
|||
|
EPOC16-G04 |
16 |
1/2 |
EPC16-G04 |
16 |
1/2 |
|||
Embalagem:
Saco 1.PE e embalagem de papelão ondulado duplo;
2.Tamanho da caixa:35*25*35cm;
3. A quantidade da embalagem difere entre os modelos. Por favor, verifique com nosso serviço de atendimento ao cliente.
Recurso principal
Corpo-de latão niquelado para longa vida útil e resistência à corrosão.
Vedação-de extremidade-face pré-instalada-, sem necessidade de fita PTFE.
Rosca de tubo paralelo padrão BSPP G, totalmente compatível com equipamentos pneumáticos europeus.
3 estruturas distintas cobrem todos os cenários de fiação linear.
Linha completa-de tamanho para todos os tubos pneumáticos convencionais.
Manutenção e cuidados diários
- Corte o tubo de forma limpa e rebarbe antes da inserção.
- Aperte a linha moderadamente; evite apertar demais-.
- Inspecione quanto a vazamentos após alterações de pressão/temperatura.
- Ao desmontar, pressione o anel de liberação uniformemente e puxe o tubo para fora.
